本文研制了一種電動遠程可視沖擊扳手，將停電作業改為帶電作業，提高的了工作效率。同時沖擊扳手固定在伸縮絕緣桿頂部，將高空作業專為地面作業，減少了工作風險。提高現場工作人員的安全性，同時該裝置自帶無線高清攝像頭可將螺母位置、狀態信息實時傳送到地面人員手機或平板上，使該成果操作更加便捷、可靠。

引言

在變電站設備以及架空線路的運行當中，由于多種因素的影響，造成螺母松動打火，引起接線連接處發熱，有的甚至燒壞線路及設備導致停電事故，現有檢修方式存在以下問題院1需要停電作業，進而導致不能正常供電,2需要操作人員登高處理，例如攀登上變電站設備或架空線路上，極大的降低了工作效率，尤其是當帶電螺母不在同一處位置時，需要操作人員多次攀登作業，不僅檢修效率低下，而且勞動強度極大。

目前國內外在線路螺母緊固的研究比較少，大多是停電后進行爬高作業，沒有一種安全可靠快捷的帶電操作裝置，鑒于此本文現設計出一種電動遠程可視沖擊扳手，解決檢修中遇到的問題。

1、電動遠程可視沖擊扳手的介紹

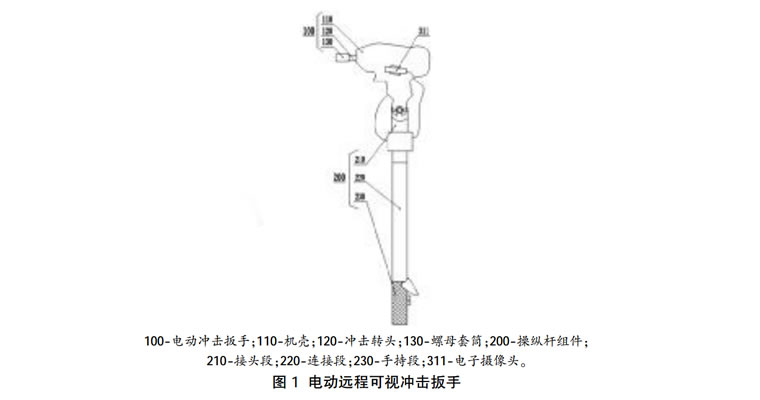

1.1 電動遠程可視沖擊扳手的結構

電動遠程可視沖擊扳手包括電動沖擊扳手堯 操縱桿組件和遠程可視裝置電動沖擊扳手包括機殼堯沖擊轉頭和沖擊控制單元，主要用于實現對螺母的旋松和擰緊操作，沖擊轉頭根據沖擊控制單元的命令轉動，例如正轉堯反轉，以及轉動速度的調節，操縱桿組件包括操縱桿堯 遠程控制器和控制元件， 操縱桿，絕緣安裝于機殼上，由于操縱桿是絕緣的，因此即使電動沖擊扳手在操作帶電的螺母時，其也不會傷害到操作人員，因此可以實現帶電操作，操縱桿包括依次相連的接頭段堯連接段和手持段，其中接頭段連接到機殼上，接頭段堯連接段和手持段之間可拆卸連接，通過在接頭段與手持段之間連接不同長度的連接段或若干連接段，從而調節操縱桿的長度，以此實現不同位置螺母的操作，遠程控制器，與遠程接收器通信連接，以將遠程控制信號傳輸給遠程接收器，遠程控制器與遠程接收器之間為無線通訊，遠程控制器-遠程接收器是常用的遠程通訊方式，通常遠程控制器由標準的串口通訊單元堯電平轉化電路淵用于通訊冤堯無線模塊堯處理器等組成，而遠程接收器由無線模塊堯電平轉化電路淵用于通訊冤堯標準 A/D 轉化模塊堯標準 D/A 轉化模塊堯驅動電路堯處理器堯撥碼開關等組成，在上電時，遠程接收器發出連接請求，遠程控制器收到請求后與之建立聯系，并可將控制信號通過遠程控制器傳輸給遠程接收器，控制元件，可以是設置在手持段上的開關裝置，主要用來將控制信號輸入給遠程控制器，從而實現對電動沖擊扳手的控制，具體地，控制元件安裝于所述手持段上，并與遠程控制器電氣連接，沖擊控制單元根據來自控制單元的信號控制沖擊轉頭的動作。

由于變電站設備和輸電線路上各種螺母的角度位置并不固定，為了提高本沖擊扳手的實用性，在接頭段與機殼之間設置有角度調節裝置，該角度調節裝置包括第一調節盤堯第二調節盤和緊固裝置。

1.2 電動遠程可視沖擊扳手工作原理

（1）根據帶電螺母所處的位置，選擇或組裝相應高度的操縱桿，并將操縱桿連接在機殼上，同時根據待操作螺母的型號

選取相應規格的螺母套筒，并將螺母套筒安裝在沖擊轉頭。

（2）將電動沖擊扳手舉升到待操作螺母處，從遠程終端觀看攝像機構拍攝的工作場景，據此調整螺母套筒的位置，以將螺母套筒套于待操作螺母上。

（3）根據需要從控制元件處操作控制螺母套筒的動作，從而實現螺母的拆卸或擰緊。

1.3 電動遠程可視沖擊扳手特點

通過在電動沖擊扳手上安裝操縱桿組件，可以通過操縱桿實現電動沖擊扳手的遠距離操作，控制元件實現對電動沖擊扳手上沖擊控制單元的遠程控制，進而實現對沖擊轉頭的轉動控制，同時由于操縱桿是絕緣安裝在電動沖擊扳手上的，因此可以操作帶電螺母，不致因檢修影響正常供電，另外通過在電動沖擊扳手上安裝遠程可視裝置，可以在遠程終端觀看電子攝像頭拍攝的沖擊轉頭的工作場景，不僅便于觀察帶電螺母的松緊狀態，而且可以配合調整電動沖擊扳手的位置，以提高檢修效率。

2 結論

本文設計了一種電動遠程可視沖擊扳手，此裝置不停電就可以將松動的螺母擰緊，從而達到設備及線路能繼續運行而不被損壞的目的，可減少停電時間，保證供電線路安全穩定運行，同時沖擊扳手固定在伸縮絕緣桿頂部，將高空作業專為地面作業，減少了工作風險，提高現場工作人員的安全性。
